Суть
Как выбрать привод штор, который не сгорит через сезон, и настроить сценарии утро и кино без танцев с бубном.
- Трубчатые моторы (внутри карниза) подходят для рулонных и римских штор, работают до 30 дБ, но для плотного блэкаута нужен момент от 1,0 Н·м, а запас по нагрузке минимум 20%.
- Для премиальных проектов выбирайте проводную шину DALI или KNX - она стабильнее беспроводной, поддерживает до 64 устройств на линию и не зависит от помех в бетонных перекрытиях.
- При монтаже обязательны гофротруба из негорючего ПВХ, сечение кабеля 1,5 мм² для 230 В и 0,75 мм² для 24 В, УЗО 30 мА и зазор между карнизом и стеной от 50 мм.
- Для сценария утро задайте плавное открытие за 10-15 минут до будильника со скоростью 10-15 см/с, а для кино - полное закрытие с концевым выключателем и диммированием света до 10-20%.
- Перед приёмкой проверьте шумомером уровень до 35 дБ, протестируйте сценарии в течение недели и требуйте акт скрытых работ с паспортами приводов.
Автоматизация оконных занавесок перестала быть прерогативой отелей и бизнес-центров. Владельцы квартир и домов премиум-класса все чаще включают умные шторы и карнизы в проект на этапе черновой отделки, чтобы реализовать сценарии «утро» (плавное открытие штор по будильнику) и «кино» (полное затемнение при запуске проектора). Однако выбор электропривода и его интеграция в систему умного дома требуют понимания типов моторов, протоколов управления и допусков по монтажу. В этом гайде разберем, как подобрать привод под тип ткани и карниза, какие нормативы учитывать при прокладке кабелей и как настроить сценарии без потери функциональности. Подробнее - в материале «Энергосбережение в загородном доме: 5 сценариев умного дома для сокращения счетов».

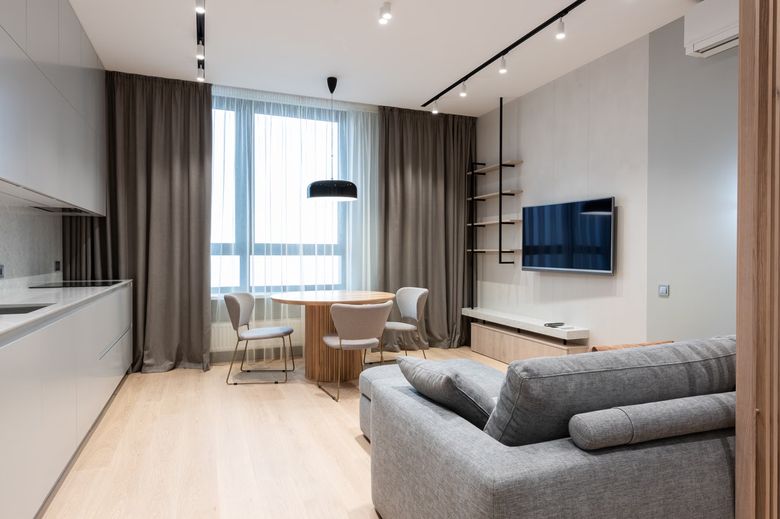

Какие типы электроприводов для штор существуют и чем они различаются?
На рынке представлены три основных типа приводов: встраиваемые в карниз (трубчатые моторы), накладные (кареточные) и цепные (для вертикальных жалюзи). Для премиальных интерьеров чаще используют трубчатые электроприводы, которые монтируются внутрь алюминиевого или стального карниза и подходят для рулонных штор, римских и плиссе. Они работают практически бесшумно (уровень шума до 30 дБ) и обеспечивают равномерное натяжение ткани. Кареточные приводы применяют для раздвижных портьер на шинах - они перемещают полотно по направляющей с помощью ремня или троса. Цепные моторы встречаются реже, в основном в бюджетных решениях или для жалюзи с крупными ламелями.
Ключевой параметр при выборе - нагрузочная способность привода. Для легких тканей (вуаль, органза) достаточно мотора с моментом 0,3-0,6 Н·м, для плотного блэкаута или портьер - от 1,0 Н·м и выше. Производители указывают максимальный вес полотна и длину карниза. Например, трубчатый мотор Somfy LT 50 поднимает до 50 кг при длине вала до 3,5 м, а кареточный привод Somfy Sonesse 40 перемещает шторы весом до 40 кг. Важно помнить: запас по нагрузке должен составлять не менее 20% от реального веса ткани, иначе мотор будет перегреваться и выйдет из строя за 1-2 сезона.

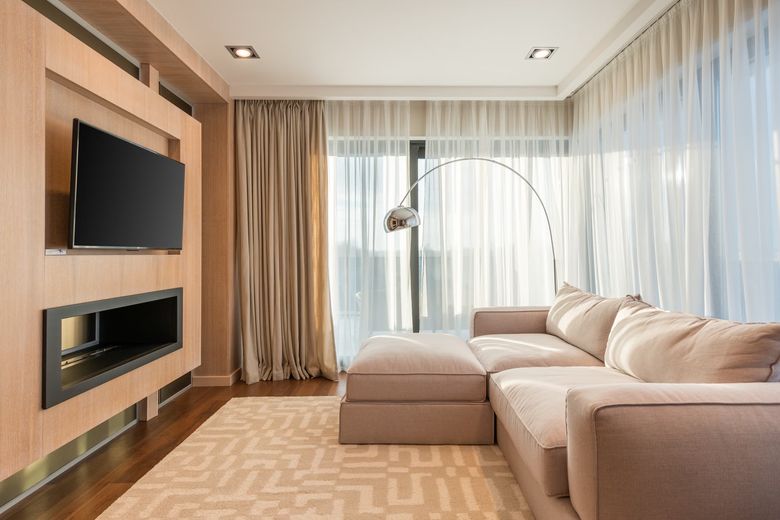

Какой протокол управления выбрать: проводной или беспроводной?
Для интеграции в систему умного дома используют два подхода: проводное управление по шине DALI (Digital Addressable Lighting Interface) или беспроводное через Zigbee, Z-Wave, Wi-Fi или Bluetooth. В премиальных проектах предпочтение отдают проводным решениям - они стабильнее, не зависят от помех и позволяют управлять десятками приводов с одного контроллера. DALI-шина поддерживает адресацию до 64 устройств на линию, что удобно для больших оконных групп. Беспроводные протоколы (особенно Zigbee) подходят для реконструкции, где прокладка кабелей невозможна, но требуют установки репитеров и тщательного тестирования радиополя. См. также: «Системы безопасности в СберСити: как интегрировать видеонаблюдение и контроль доступа в единый сценарий умного дома».
При выборе протокола учитывайте совместимость с центральным контроллером умного дома. Например, контроллеры Crestron, Control4 и AMX поддерживают DALI и проводные драйверы Somfy, а системы на базе Home Assistant или Яндекс.Алисы чаще работают через Zigbee-мосты. Важно: если в проекте уже заложена шина KNX, лучше выбрать приводы с KNX-интерфейсом - это исключит лишние шлюзы и повысит надежность. В любом случае, требуйте от подрядчика схему управления с указанием протоколов и точек подключения - это обязательный элемент рабочей документации.

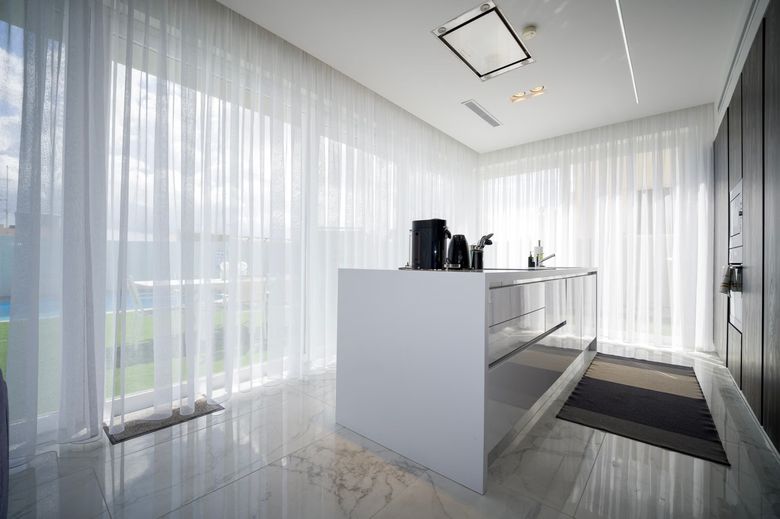

Какие нормативы и допуски нужно учесть при монтаже карнизов с электроприводом?
Монтаж электрокарнизов регламентируется общими строительными нормами и правилами электробезопасности. Согласно СП 256.1325800.2016 «Электроустановки жилых и общественных зданий», скрытая проводка для приводов штор должна выполняться в гофрированных трубах из негорючего материала (ПВХ или металл) с сечением жил не менее 1,5 мм² для медного кабеля. Если приводы запитываются от сети 230 В, обязательно устройство УЗО с током утечки 30 мА. Для низковольтных моторов (24 В) достаточно блока питания с гальванической развязкой и защитой от перегрузки.
| Параметр | Норма | Чем измерять |
|---|---|---|
| Сечение кабеля для 230 В | Не менее 1,5 мм² | Штангенциркуль или маркировка |
| Сечение кабеля для 24 В | Не менее 0,75 мм² | Штангенциркуль или маркировка |
| Зазор между карнизом и стеной | Не менее 50 мм | Рулетка |
| Расстояние от привода до источника тепла (радиатор, светильник) | Не менее 300 мм | Рулетка |
| Уровень шума привода | Не более 35 дБ | Шумомер (при приёмке) |
| Температура эксплуатации | От 0 до +40 °C | Термометр / паспорт привода |
Особое внимание уделите зазору между карнизом и стеной: он должен быть не менее 50 мм для свободного доступа к приводу при обслуживании. Если карниз монтируется в нишу, предусмотрите съемную панель или люк. Влажность в помещении не должна превышать 70% - для ванных и бассейнов используйте приводы с классом защиты IP54 и выше. Все эти параметры проверяются при приёмке скрытых работ: составляется акт освидетельствования, где фиксируется соответствие проекту.

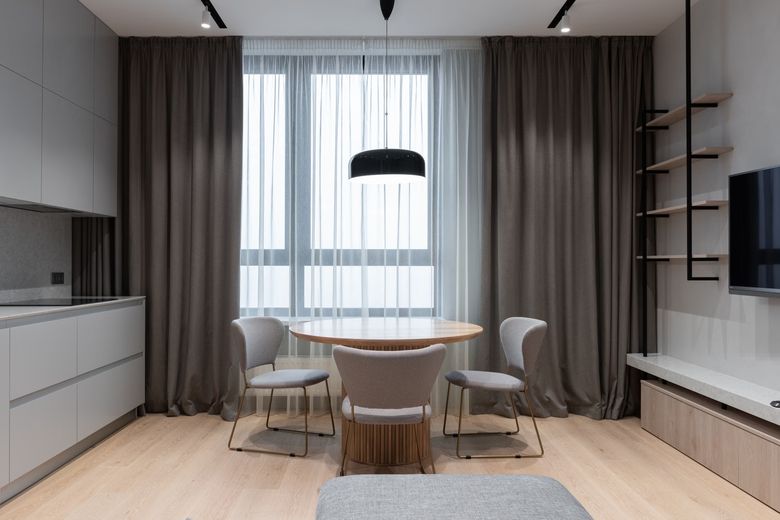

Как настроить сценарии «утро» и «кино»: алгоритм для умного дома
Сценарий «утро» предполагает плавное открытие штор за 10-15 минут до будильника, чтобы естественный свет будил владельца без резкого пробуждения. Для этого в контроллере задают временной триггер (например, 7:00) и скорость движения привода - обычно 10-15 см/с. Если в комнате установлен датчик освещенности, можно сделать сценарий адаптивным: шторы открываются, когда уровень естественного света падает ниже 200 люкс, или, наоборот, закрываются при превышении 1000 люкс, чтобы избежать перегрева.
Сценарий «кино» требует полного затемнения. При запуске проектора или выборе режима «Кино» на пульте шторы закрываются, а свет диммируется до 10-20% (или выключается). Для этого приводы должны поддерживать команду «закрыть» с фиксацией конечного положения. Важно: если используются плотные блэкаут-ткани, проверьте, что карниз выдерживает вес полотна, а привод имеет концевой выключатель для предотвращения перетяжки. В некоторых системах добавляют сценарий «вечеринка» - шторы частично открыты, свет теплый и приглушенный.
Максим Бодров, основатель студии дизайна интерьеров Heshi Design, отмечает
«При настройке сценариев 'утро' и 'кино' мы всегда проверяем совместимость драйверов штор с контроллером освещения. Если в проекте используется DALI-шина, приводы должны быть с DALI-интерфейсом, иначе сценарий не отработает синхронно. На одном из объектов заказчик хотел, чтобы при пробуждении сначала открывались шторы, а через 30 секунд включался свет - это потребовало корректировки логики контроллера, так как по умолчанию команды выполнялись одновременно. Важно тестировать каждый сценарий в течение недели, чтобы исключить ложные срабатывания от датчиков движения».
Какие ошибки чаще всего допускают при выборе и монтаже электроприводов?
Первая и самая распространенная ошибка - выбор привода без учета веса и типа ткани. Легкий мотор для вуали не справится с блэкаутом, а мощный привод для портьер будет перегреваться на легкой ткани из-за отсутствия нагрузки. Второй типичный просчет - игнорирование запаса по длине карниза. Если вал короче ширины окна, ткань будет провисать, а мотор - работать с перекосом. Третья ошибка - отсутствие доступа к приводу для обслуживания. Если карниз встроен в гипсокартонный короб без люка, замена мотора потребует демонтажа всей конструкции.
Четвертая проблема - неправильная прокладка кабеля. Часто электрики заводят провод 230 В прямо к приводу без УЗО или используют сечение 0,5 мм² для 24 В, что приводит к падению напряжения и остановке мотора. Пятая - игнорирование радиопомех при беспроводном управлении. В домах с толстыми стенами или железобетонными перекрытиями сигнал Zigbee может не доходить до привода, и шторы перестают реагировать на команды. Решение - установка репитеров или переход на проводной протокол.
Как проверить качество монтажа и принять работу у подрядчика?
Приёмка системы автоматизации штор должна включать несколько этапов. Сначала проверьте соответствие проекту: тип и количество приводов, сечение кабеля, наличие УЗО и блока питания. Затем проведите тестовый запуск: каждый привод должен открываться и закрываться без рывков и посторонних шумов. Измерьте уровень шума шумомером - он не должен превышать 35 дБ на расстоянии 1 м. После этого проверьте работу сценариев: задайте в контроллере «утро» и «кино» и убедитесь, что шторы движутся синхронно с освещением.
Особое внимание уделите концевым выключателям: при полном закрытии штора не должна касаться пола или подоконника с усилием. Если предусмотрена ручная регулировка (например, для римских штор), проверьте, что полотно останавливается в заданных положениях. Сохраните акты скрытых работ и паспорта на приводы - они понадобятся при гарантийном обслуживании. Рекомендуем подписать акт приёмки только после недельного тестового периода, чтобы исключить ложные срабатывания от датчиков или временных помех.
Часто задаваемые вопросы
Какой запас по нагрузке нужен при выборе электропривода для штор?
Запас по нагрузке должен составлять не менее 20% от реального веса ткани. Например, если штора весит 10 кг, выбирайте привод с максимальной нагрузкой от 12 кг. Иначе мотор будет перегреваться и выйдет из строя за 1-2 сезона.
Проводное или беспроводное управление выбрать для умных штор?
Для премиальных проектов предпочтительны проводные решения, например, шина DALI, так как они стабильнее и не зависят от помех. Беспроводные протоколы (Zigbee, Z-Wave) подходят для реконструкции, но требуют установки репитеров и тестирования радиополя. Учитывайте совместимость с вашим контроллером умного дома.
Какие нормативы важны при монтаже электрокарнизов?
Согласно СП 256.1325800.2016, скрытая проводка для приводов должна быть в гофрированных трубах из негорючего материала, сечение медного кабеля для 230 В - не менее 1,5 мм², для 24 В - не менее 0,75 мм². Обязательно УЗО с током утечки 30 мА для сети 230 В. Зазор между карнизом и стеной - не менее 50 мм, до источника тепла - не менее 300 мм.
Как настроить сценарий «утро» и «кино»?
Для сценария «утро» задайте временной триггер в контроллере (например, 7:00) и скорость движения привода 10-15 см/с, чтобы шторы открывались за 10-15 минут до будильника. Для «кино» при запуске проектора шторы закрываются, свет диммируется до 10-20%. Проверьте, что привод имеет концевой выключатель для предотвращения перетяжки ткани.
Как принять работу у подрядчика по монтажу умных штор?
Проверьте соответствие проекту: тип приводов, сечение кабеля, наличие УЗО. Проведите тестовый запуск: каждый привод должен работать без рывков, уровень шума не более 35 дБ на расстоянии 1 м. Проверьте работу сценариев и концевые выключатели. Подпишите акт приёмки только после недельного тестового периода, чтобы исключить ложные срабатывания.
