Мастер-выключатели и проходные переключатели: как заложить логику управления светом на этапе дизайн-проекта

Проектируя освещение в премиальном интерьере, архитектор сталкивается с дилеммой: обеспечить удобное управление светом из нескольких точек, не перегружая стены выключателями, и при этом заложить гибкость для будущих сценариев. Мастер-выключатели и проходные переключатели - ключевые элементы, позволяющие реализовать такую логику, но их путают даже опытные проектировщики. В этом гайде разберём, чем они отличаются, как вписать их в планировку на стадии дизайн-проекта и какие нормативные требования (СП 31-110, ГОСТ Р 50571.4.44) нужно учесть, чтобы избежать переделок электрики.

Планирование логики управления светом на этапе дизайн-проекта позволяет избежать дорогостоящих переделок уже после чистовой отделки, что особенно актуально для московских квартир с ограниченными сроками ремонта.

Чем отличаются мастер-выключатели от проходных переключателей и зачем это знать архитектору?

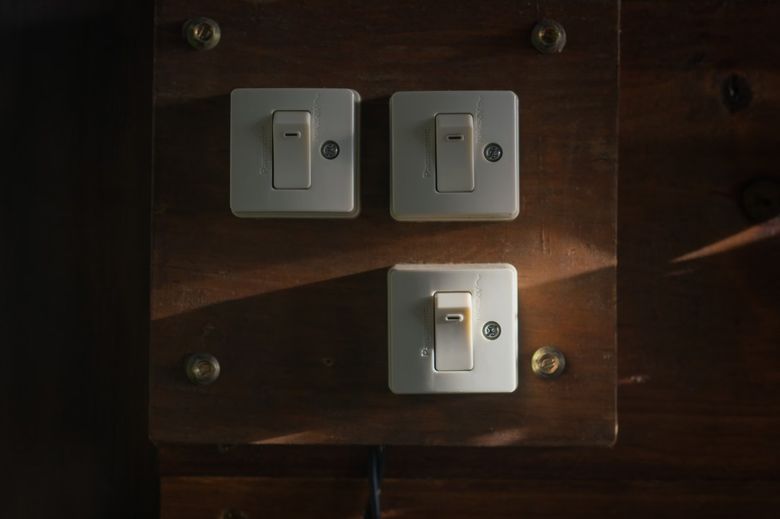

Мастер-выключатель (или центральный выключатель) - устройство, которое одним нажатием отключает всю группу освещения (например, весь дом или этаж). Проходной переключатель - это пара или тройка выключателей, управляющих одним светильником с разных концов помещения (например, в коридоре или спальне). Главное отличие: мастер-выключатель работает как «общий рубильник» для выбранной цепи, а проходные переключатели - как логическая схема «или-или» для одной нагрузки.

Для архитектора это различие критически важно: мастер-выключатели требуют прокладки отдельного сигнального кабеля к каждой группе, а проходные - трёхжильной линии между точками. Если не разграничить эти схемы на этапе дизайн-проекта, электрику придётся перекладывать после чистовой отделки, что увеличивает бюджет на 15-20 %. В проектах (мы приводим эту практику как отраслевой стандарт) мастер-выключатели часто встраивают в систему «умный дом» или используют как физический дублёр для сценариев «уход из дома».

Архитектору важно понимать, что мастер-выключатель позволяет отключить все светильники с одного места, а проходные переключатели дают возможность управлять одной группой из двух и более точек. В типовых московских проектах эти схемы часто комбинируют в коридорах и холлах.

Как спланировать сценарии освещения до разводки электрики: алгоритм для дизайнера

Первый шаг - составить карту зон с функциями: входная группа, коридоры, спальни, гостиная, кухня, технические помещения. Для каждой зоны определить, нужен ли мастер-выключатель (например, отключить весь свет в спальне перед сном) и где потребуются проходные переключатели (длинный коридор, лестница, гардеробная).

Второй шаг - нанести на план расположения мебели и дверей точки установки выключателей. Для проходных переключателей важно, чтобы расстояние между ними не превышало 30 м (по СП 31-110, п. 6.12) и чтобы каждый выключатель находился на расстоянии не менее 0,5 м от проёма. Для мастер-выключателей стандартная высота - 1,0-1,1 м от пола, но в зонах «умного дома» её можно увеличить до 1,4 м при наличии сенсорной панели.

Третий шаг - выбрать тип управления: классическая электропроводка (с проходными/мастер-выключателями) или цифровая шина (DALI, диммирование). Второй вариант требует отдельного проекта слаботочных систем, но даёт гибкость: мастер-выключатель может быть программной кнопкой на сенсорной панели, а проходные переключатели - датчиками движения. Все решения фиксируются в сценариях освещения, которые затем передаются электрику-монтажнику.

Типовые ошибки при проектировании логики управления светом в квартирах и домах

Самая распространённая ошибка - путаница между мастер-выключателем и проходным переключателем. Архитектор ставит на плане «проходной» в коридоре, а электрик монтирует обычный одноклавишный, и свет не включается из второй точки. Вторая ошибка - отсутствие резервного канала для мастер-выключателя: если в проекте заложено отключение всех групп, но не проложен сигнальный кабель к каждой группе, систему придётся переделывать с частичным штроблением стен. Рекомендуем также обзор: «Как выбрать светодизайнера для сложного проекта: шорт-лист лучших специалистов для загородных домо - на примере КП «Маленькая Италия»».

Третья ошибка - игнорирование нормативных допусков. Например, по ГОСТ Р 50571.4.44-2019 (п. 444.4) выключатели должны устанавливаться на расстоянии не менее 0,6 м от источников тепла и влаги. В ванных комнатах минимальное расстояние от душевой кабины до выключателя - 0,8 м (СП 31-110, табл. 6.3). Если эти нормы не учесть на этапе дизайн-проекта, приемка электромонтажа может не пройти проверку. См. также: «Технический свет в минималистичном интерьере: как сделать его главным героем, оставаясь почти невидимым».

Четвёртая ошибка - избыточное количество проходных переключателей. В длинных коридорах (более 10 м) часто ставят три и более точек, хотя достаточно двух с перекрёстным переключателем. Это увеличивает длину кабеля и усложняет схему. Оптимальное количество точек - 2-3, а для больших помещений (холлы, галереи) лучше использовать сенсоры движения или мастер-выключатели для зон.

Одна из частых ошибок - прокладка кабелей к проходным переключателям без учёта несущих стен, что влечёт за собой согласование перепланировки. В московских новостройках монолитные стены требуют особого внимания к трассировке.

Нормативы и допуски: какие требования СП и ГОСТ влияют на размещение выключателей

Основные нормативные документы, регламентирующие установку выключателей в жилых помещениях: СП 31-110-2003 (актуализированная редакция 2021 г.) и ГОСТ Р 50571.4.44-2019 (раздел 444). Для мастер-выключателей и проходных переключателей действуют те же требования, что и для обычных выключателей, но с учётом групповой нагрузки.

Обратите внимание: для помещений с повышенной влажностью (ванные, душевые) выключатели должны иметь степень защиты не ниже IP44 (СП 31-110, п. 6.14). Если в проекте используется мастер-выключатель для группы ванных комнат, его лучше размещать в коридоре или технической нише с нормальными условиями.

Практический чек-лист: что проверить в схеме электрики до начала ремонта

• Проверьте, что для каждой группы проходных переключателей указаны точки включения (начало и конец линии) и что они не пересекаются с мастер-выключателями.
• Убедитесь, что в проекте отмечены места установки мастер-выключателей (обычно у входной двери, в спальне, в гардеробной) и проложен сигнальный кабель (минимум витая пара 4-жильная).
• Сверьте высоту установки с планом расстановки мебели: выключатель не должен перекрываться дверью или шкафом.
• Проверьте соответствие нормам: расстояние от проёма не менее 0,5 м, от пола 1,0-1,1 м, от источников тепла не менее 0,6 м.
• Если планируется система умный дом или DALI, убедитесь, что для мастер-выключателей предусмотрено цифровое управление (заложен кабель UTP или шина).
• Для больших помещений (холлы, гостиные) оцените, не выгоднее ли заменить 3-4 проходных переключателя на пару мастер-выключателей с датчиками движения.
• Проверьте сечение кабеля: для освещения достаточно 1,5 мм², но если в группе более 10 светильников (светодиодных), рассчитайте падение напряжения - при длине кабеля более 30 м может потребоваться 2,5 мм².
• Согласуйте с электриком маркировку проводов: фаза (L), нейтраль (N), переключающие провода - для проходных переключателей и дополнительный сигнальный провод для мастер-выключателя.
• Запросите у дизайнера или архитектора сценарии освещения: «уход из дома», «ночной режим», «чтение» - и проверьте, что мастер-выключатели отключают именно те группы, которые заложены в сценарии.
• Проведите ментальный тест: пройдите по маршруту «вход - коридор - спальня - ванная - выход» и проверьте, что в каждой точке свет включается/выключается логично, без лишних движений.

Как совместить мастер-выключатели с системами умного дома (DALI, диммирование)

В проектах премиум-класса всё чаще используют цифровые протоколы управления освещением, такие как DALI (Digital Addressable Lighting Interface). В этой системе мастер-выключатели становятся программными сценами, а проходные переключатели - датчиками или сенсорными панелями. Физическая кнопка может выполнять функцию мастер-выключателя, отправляя команду на шину DALI, а не разрывая силовую цепь.

Преимущество такого подхода - гибкость: одна и та же кнопка днём может включать «рабочий свет», а вечером - «приглушённый» (с диммированием). При этом не требуется прокладывать дополнительные силовые кабели - достаточно витой пары для шины. Однако важно заложить этот сценарий на этапе дизайн-проекта, так как распределительный щит для DALI-системы должен иметь отдельный модуль питания и контроллер.

Для мастер-выключателей в «умном доме» необходимо предусмотреть резервный источник питания (например, блок бесперебойного питания 12 В), чтобы при отключении электричества они не потеряли функционал. В проектах с большим количеством проходных переключателей (более 10) целесообразно перейти на радиоканальные выключатели (ZigBee, Z-Wave), но это требует дополнительного согласования с системой автоматизации.
